微米級干霧抑塵裝置原理

微米級干霧抑塵裝置是利用微米級干霧箱產生的10μm以下的微細水霧顆粒（直徑10μm以下的霧稱干霧），使粉塵顆粒相互粘結、聚結增大，并在自身重力作用下沉降。

粉塵可以通過水粘結而聚結增大，但那些細小的粉塵只有當水滴很小（如干霧）或加入化學劑（如表面活性劑）減小水表面張力時才會聚結成團，如果噴霧降塵顆粒直徑大于粉塵顆粒，那么粉塵僅隨水霧顆粒周圍氣流而運動，水霧顆粒和粉塵顆粒接觸很少或者根本沒有機會接觸，則達不到抑塵作用；如果水霧顆粒與粉塵顆粒大小接近，粉塵顆粒隨氣流運動時就會與水霧顆粒碰撞、接觸而粘結一起。水霧顆粒越小，聚結機率則越大，隨著聚結的粉塵團變大加重，從而很容易降落。水霧對粉塵的“捕捉”作用就形成了。

微米級干霧抑塵裝置是由壓縮空氣攜帶一定壓力的水源，通過霧化噴嘴形成高頻聲波將水高度霧化，從而形成上千上萬個5-10μm大小的水霧顆粒，壓縮氣流攜帶著水源到達噴頭霧化共振腔室后，蓄勢介質壓力將干霧顆粒以柔軟低速的方式將霧狀介質噴射到粉塵發生點，將粉塵捕捉、聚結而墜落，達到抑塵目的。

微米級干霧抑塵裝置組成

微米級干霧抑塵裝置采用模塊化設計技術由以下設備部件

●微米級干霧抑塵主機

●螺桿式空氣壓縮機（使用現場氣源）

●儲氣罐

●萬向節總成

●干霧箱總成控制箱

●自動反沖洗過濾器

●水氣連接管線

●電伴熱系統

●自動控制系統

干霧抑塵系統流程圖

（1）微米級干霧抑塵主機

微米級干霧抑塵設備是將氣、水過濾后，以設定的氣壓、水壓、氣流量、水流量按開關程序控制電磁閥打開或關閉，經水氣管道輸送到干霧器總成中，實現噴霧降塵。它由電控系統、多功能控制系統、流量控制系統組成。安裝在IP55標準的箱體內，其中進氣管接口1個，進水管接口1個，電氣進線管接口一個、出氣管接口2個，出水管接口2個、電氣出線管接口一個。面板上有文本顯示器和操作單元。

（2）自動控制系統

噴霧降塵自動控制系統是微米級干霧抑塵設備的控制中心，集合了可編程控制器、控制電路、保護電路、觸摸屏、以及與它們相關的電元器件。為用戶提供自動（遠程）和手動（本地）兩種操作模式。在自動操作模式時，可自動接收遠程觸發信號，啟動或停止微米級干霧抑塵設備的噴霧。在手動模式，操作人員可以按壓操作按鈕啟動或停止微米級干霧抑塵設備噴霧。用戶還可以通過PLC設置接口修改噴霧周期及管道吹掃時間等。

自動控制系統將微米級干霧抑塵設備與現場設備的控制信號連接起來，以便實現自動控制。

（3）空氣壓縮機（使用現場氣源，取消空壓機）

空壓機用于為噴霧降塵裝置提供標準氣源。空壓機為螺桿式微油空壓機，為箱式結構，具有高效節能、運行安全可靠、耐用、噪音低、結構緊湊、操作簡易等特點；以微電腦控制，具有自我診測及保護功能；空車過久自動停機，自動復歸，節省電力；可多臺連鎖控制與遠程控制

（4）儲氣罐

儲氣罐的作用主要是調節并穩定系統氣源壓力，因?yàn)榭諌簷C(jī)正常工作時產生的氣量是大于干霧抑塵設備工作氣源的，所以儲氣罐將這些部分壓縮空氣儲存起來, 以便調節補充干霧設備的瞬時用氣量。

（5）水汽分配箱

通過對其控制實現水、氣、電主管線與干霧箱/萬向節干霧器總成的連接，并根據現場情況通過PLC控制實現各干霧箱/萬向節干霧器總成分別噴霧。

6）萬向節總成

接收由干霧抑塵設備輸送來的氣、水并將其轉化成顆粒直徑為5～10μm的干霧按干霧抑塵設備的控制指令噴向抑塵點。噴霧箱上的霧化噴嘴能使水、氣均勻混合，產生微細的干霧噴射出去，每個噴嘴都能提供一個特定的噴霧形狀、特定流量和噴霧覆蓋范圍，所有均勻密閉排列的噴嘴形成一道“霧墻”，與粉塵顆粒相互接觸、碰撞，使粉塵顆粒相互粘結、凝聚變大，并在自身重力作用下沉降，從而達到抑塵的作用。

（7）反沖洗過濾器

反沖洗過濾器是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精密設備，水由進水口進入全自動過濾器機體， 由于智能化（PLC、PAC）設計，系統可自動識別雜質沉積程度，給排污閥信號自動排污。反沖洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水， 自動化程度很高。

（8）水氣連接管線

水氣連接管線是將微米級干霧抑塵設備、干霧總成控制箱、空氣壓縮機、壓縮空氣儲氣罐、水

源等用不同管徑的管道按要求連接起來。

主機至干霧總成控制箱水、氣管均采用S304材質，干霧總成空紙箱至萬向節總成的水、氣管均采用PE材質

（9）電伴熱及保溫系統

電伴熱系統（自限溫型）分布在微米級干霧抑塵機、干霧器總成及水、氣管路上，當環境溫度低于+5℃時自動啟動加熱，高于+60℃時自動加熱停止。在北方冬季（-30℃）的溫度下能保證干霧抑塵系統正常運行。

干霧抑塵優點：

噴霧降塵濕效率高，能在短時間內使水迅速汽化，加濕效率為100%。無需擔心地面或印刷品上有水，安全設計的氣路水路可保證決無滴水、噴水；控制系統自帶液晶顯示屏，可設定、顯示實際濕度值，可直接外接高精度濕度傳感器，并可實現多種控制模式，實現控濕。噴嘴不堵塞，決無噴水、滴水現象，使噴嘴工作在狀態。此加濕系統可適用于任何水質，無需水處理設備，降低維護工作量，節約運行成本。此加濕系統為壓縮空氣負壓誘導供水。在保證很大加濕量的同時，還能保證霧化效果，霧粒直徑約為5~10μm。優質不銹鋼材質精密加工的噴嘴可確保長壽命，免維護，使用時間長達20年以上。為防止水路堵塞，噴嘴設計有自動清洗的針閥，免維護設計，工作穩定性極好；耗氣量小，加濕量大，每支噴嘴6kg/h加濕量，而耗氣量僅0.05m3/min；可根據用戶實際需求自動調節噴霧量大小，為用戶節約了大量能源，同時提高了濕度控制。擴散效果極好，霧化均勻，根據現場情況布置噴嘴，有利于控制很好的濕度精度。

干霧抑塵應用范圍：

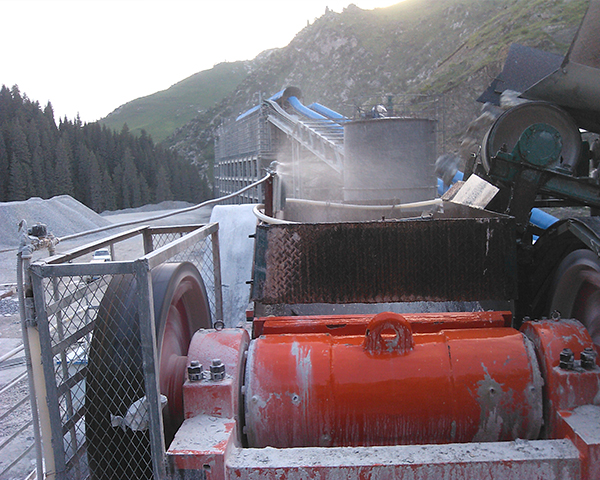

●電廠、港口煤碼頭、鐵路貨場、礦山、煤礦、鋼鐵廠、煤焦化工等粉塵比較大的施工場地的除塵及降溫；

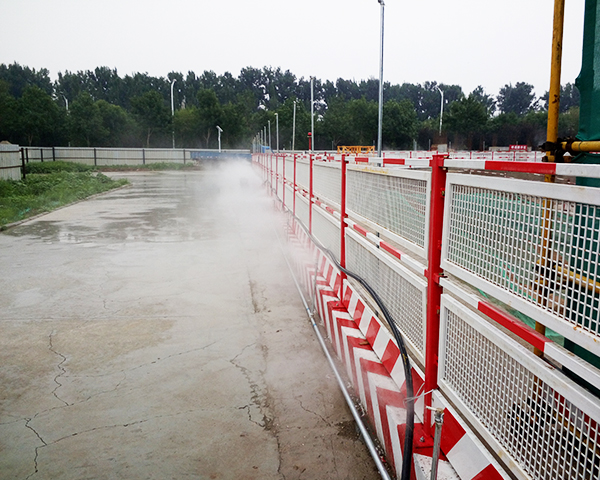

●大型煤場、煤堆、堆料場、原料場、礦石等堆場及運輸卡車道噴霧降塵、 噴淋除塵；

●垃圾堆場、公共場所、以及自然災害過后的大面積殺菌消毒、除臭、防疫。

●車間、加工廠的加濕、降溫、消毒等。
